四電極大型直流礦熱爐是一種在冶金工業中用于還原冶煉礦石等原料的設備。

結構特點：

• 爐體：通常由爐殼和爐襯組成，爐殼起到支撐和保護作用，爐襯則采用高鋁磚等耐火材料，以承受高溫和爐內物料的侵蝕。爐體內部有爐膛，用于容納爐料。

• 電極系統：具有四根電極，呈矩形布置，電極一般采用石墨電極或自焙電極。電極通過電極附屬系統與電源連接，可實現升降、壓放等操作，以適應不同的生產需求。

• 煙罩：位于爐體頂部，用于收集礦石冶煉時產生的煙氣，防止煙氣散失到環境中，便于后續的煙氣處理。




工作原理

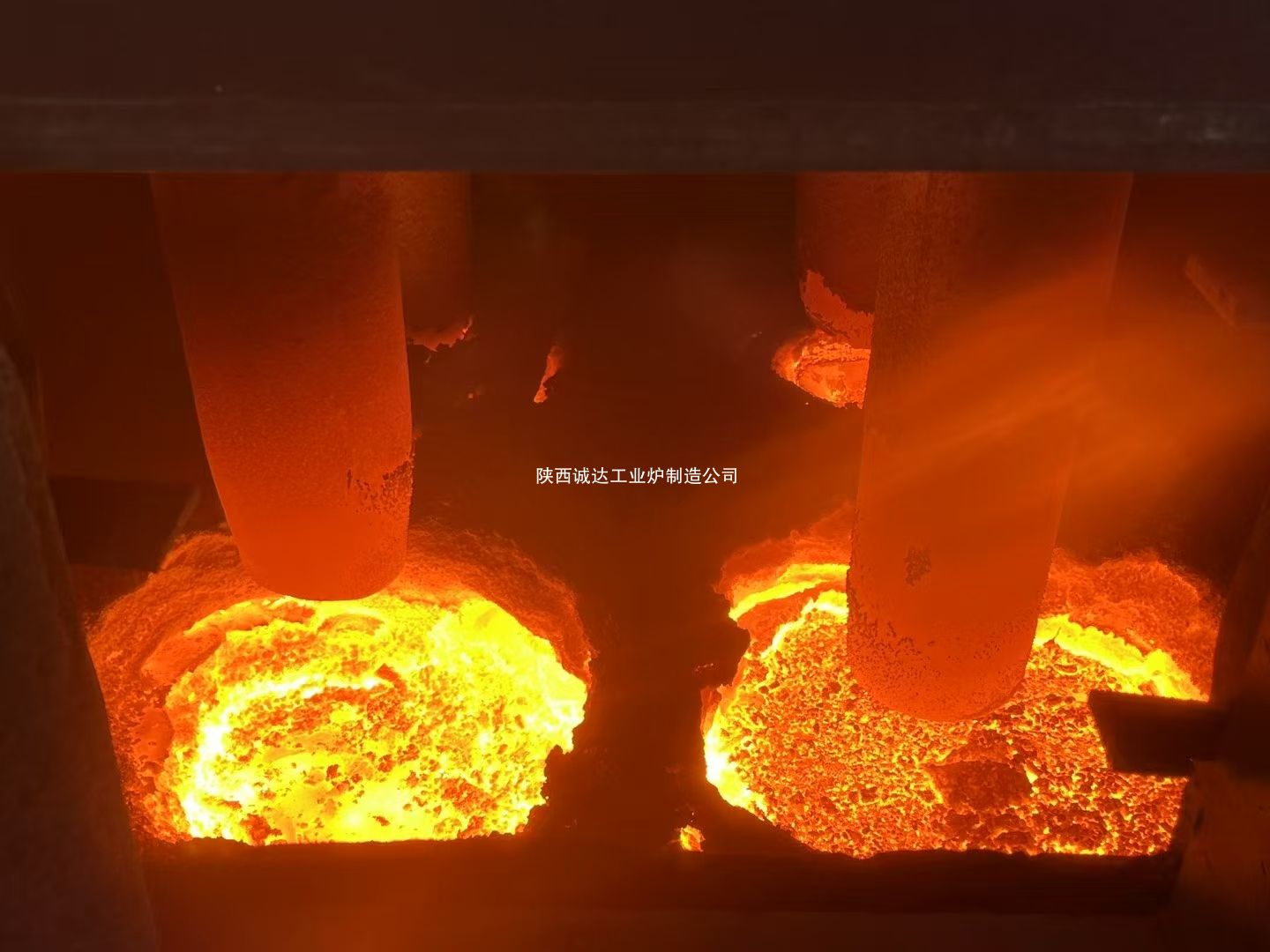

四根電極插入爐料中，通過整流裝置將變電站輸送的交流電變?yōu)橹绷麟姡绷麟娸斔椭磷儔浩鳎儆勺儔浩鬏斔徒o電極附屬系統，進而輸送到電極。電流通過電極進入爐料，在電極與爐底的碳質材料、爐料中的金屬聚集物以及電極之間形成主要回路，產生電弧來加熱爐料，使爐料達到高溫并發生還原反應。同時，電極到爐底的碳質材料、再到爐墻的碳質材料、最后回到電極的次要回路，用于保證爐內的電氣平衡和穩定運行。

優點

• 高效節能：直流電加熱具有更高的熱效率，能量損失較少，熱利用率更高，相比交流電礦熱爐可降低電耗。

• 環保減排：由于高效性，產生的廢氣、廢渣等污染物相對較少，且通過優化爐體結構和排煙系統，可進一步減少廢氣排放，符合環保要求。

• 操作穩定：電極穩定性較好，不易出現閃爍效應，使得爐內溫度分布更加均勻，有利于穩定生產和提高產品質量。

• 電能利用效率高：避免了交流礦熱爐的感抗、噪音、集膚效應等問題，功率因數高，可有效利用電能。




應用領域

主要應用于鐵合金生產，如硅鐵、錳鐵、鉻鐵、鎢鐵、硅錳合金等的冶煉，也可用于電石等化工原料的生產，能夠處理各種礦石和礦粉，如錳礦、鉻礦、硅石、錳礦粉、鎳礦粉等。
